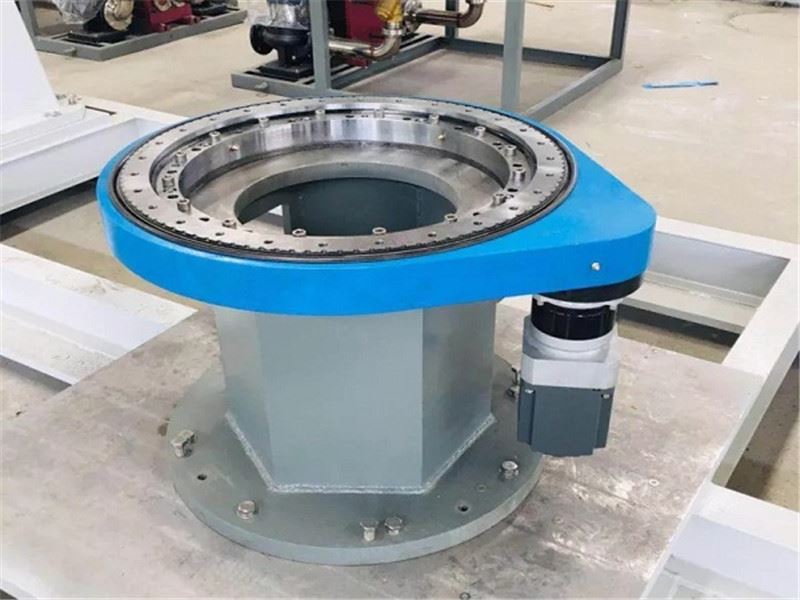

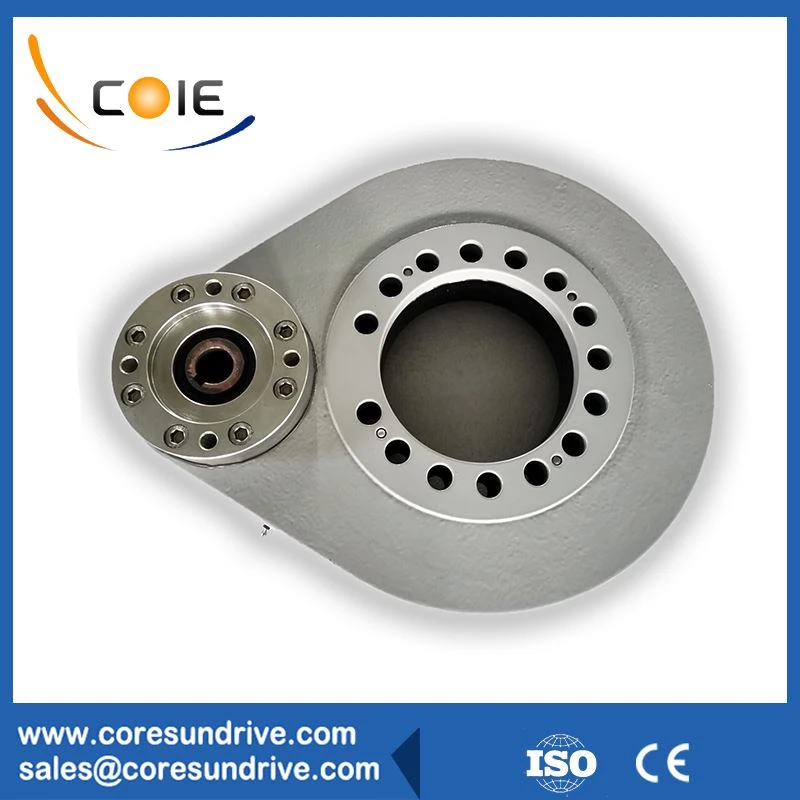

Unités d'entraînement de rotation à engrenage droit Coresun@ . Habituellement déplacé par un ou plusieurs pignons, qui sont soutenus par des roulements; Caractérisé par une vitesse de rotation rapide avec un faible développement de chaleur ; Combine les roulements d'orientation et les entraînements Unité d'entraînement d'orientation à courroie. Convient aux vitesses circonférentielles élevées ; Présente un haut degré d'efficacité avec un fonctionnement particulièrement silencieux.
Descriptif de fabrication
Modèle | SP9 | IP | IP65 |
Marque | Lecteur Coresun | Taper | Enfermé |
Matériel | 42CrMo,50Mn | Couple de sortie | 17KN.m |
Couple de moment de basculement | 67.8KN.m | Couple de maintien | 48K N.m |
Cote axiale statique | 555KN | Cote radiale statique | 222KN |
Cote axiale dynamique | 133KN | Évaluation radiale dynamique | 117KN |
Rapport de démultiplication | 5:1 | Efficacité | 90% |

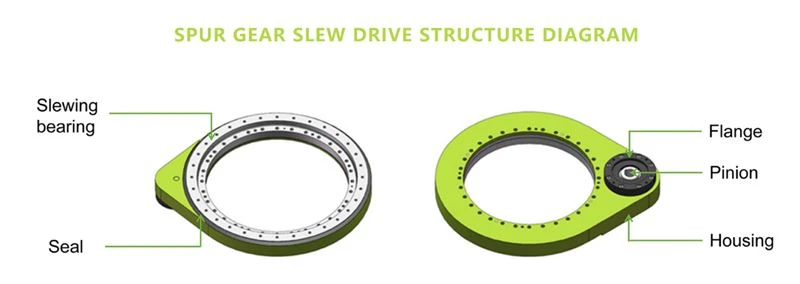

Structure d'entraînement de pivotement à engrenage droit Coresun Drive
Caractéristique de l'entraînement d'orientation Coresun
1. Les brides de l'adaptateur peuvent être personnalisées selon les exigences du client pour répondre aux diverses exigences d'installation du client'.
2. Les pignons adoptent les deux extrémités des roulements pour supporter la rotation, tournent librement, une fiabilité élevée, peuvent réduire les dommages de l'arbre du réducteur ou de l'arbre du moteur.
3. Le boîtier est en fonte QT450-10, présente une petite déformation de traitement, une résistance élevée, une bonne ténacité, une résistance à l'usure, une stabilité et une utilisation durable.
4. Les pignons et les couronnes dentées sont trempés pour augmenter la capacité des engrenages, augmenter considérablement la résistance à l'usure des engrenages et prolonger la durée de vie.
4. Les couronnes d'orientation adoptent un type de boule de contact à quatre points, qui peut supporter une charge axiale, une charge radiale et un couple de moment d'inclinaison, tout en ayant une vitesse de rotation élevée.
5. Les couronnes d'orientation et les boîtiers de l'entraînement d'orientation à engrenage droit sont tous scellés avec du caoutchouc NBR, ont les performances d'un degré de protection anti-poussière, résistant à l'eau et IP65.
6. La surface du boîtier d'entraînement d'orientation, de la bride et d'autres pièces est traitée avec un traitement de phosphatation ou de pulvérisation, ce qui est beau et anti-corrosion.
7. Les commandes d'orientation adoptent des conceptions compactes peuvent économiser de l'espace d'installation pour les clients, il's pratique pour les clients de concevoir des machines complètes légères, rendant l'installation et l'utilisation plus pratiques.
8. Les commandes d'orientation adoptent une conception d'emballage complet, la graisse n'est pas facile à polluer et à perdre, ce qui peut réduire le nombre d'entretiens et les coûts d'entretien.
9. Les pièces de transmission sont entourées par le boîtier, qui sont sûrs et fiables, solides et durables.

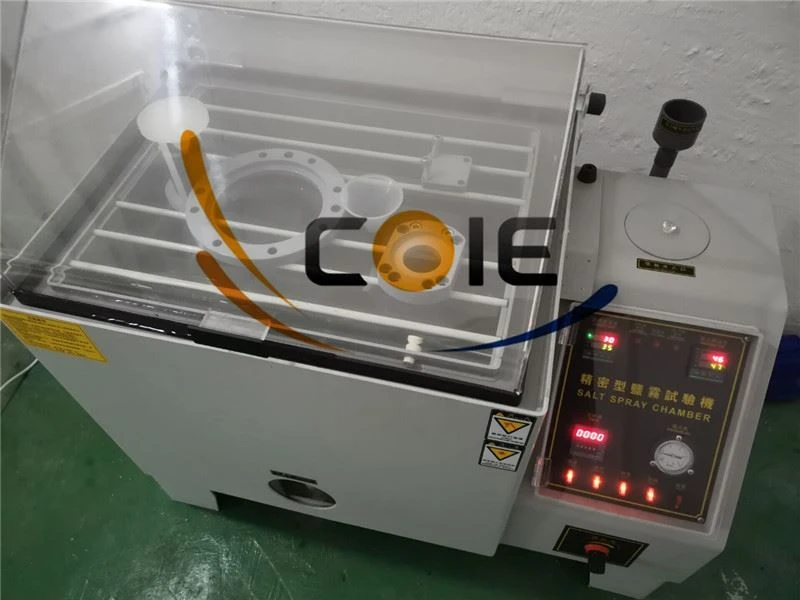

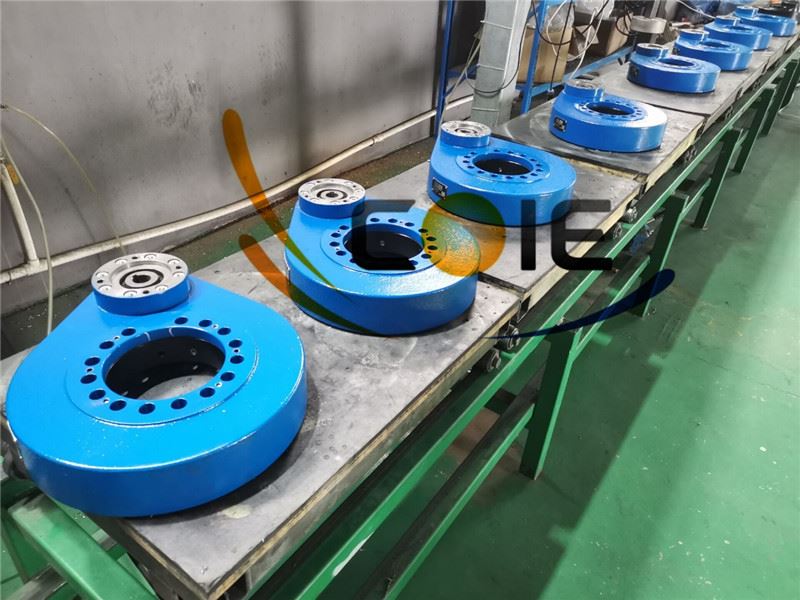

Coresun Drive teste et inspecte l'entraînement de rotation à vis sans fin pour assurer une production de qualité à 100%
