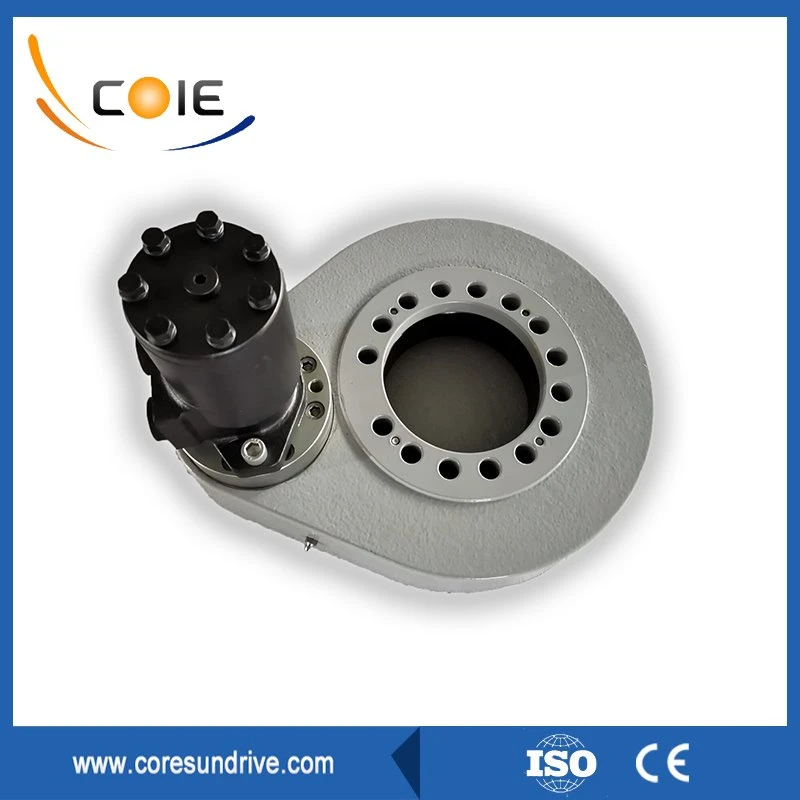

L’entraînement de pivotement d’engrenage Coresun @ Spur est également appelé réducteur de pivotement d’engrenage. Cet appareil est un nouveau type de produit pivotant, qui est généralement composé d’engrenages à pignon, de roulements de table tournante, de coques, de moteurs ou de moteurs. Comme le composant principal adopte un roulement pivotant, il peut supporter une force axiale, une force radiale et un moment de renversement. Comparé aux produits rotatifs traditionnels, ce produit présente les caractéristiques d’une intégration élevée, d’une installation facile, d’une précision de transmission élevée, d’une vitesse de sortie élevée, d’excellentes performances de protection (étanche à la poussière et à l’eau), d’un entretien facile et d’une longue durée de vie. Il est largement utilisé dans les bases de robots. , Table rotative de machines-outils, équipement de soudage automatique, équipement de peinture automatique, cintreuse flexible, machines de saisie de bois, grues et autres domaines. À l’heure actuelle, le produit conçu et fabriqué par notre société est principalement divisé en trois séries: charge légère, charge moyenne et charge lourde. Le produit peut être personnalisé en fonction de la situation réelle de l’hôte.
Production Description
Modèle | Sp14 | IP | Ip65 |
Marque | Lecteur Coresun | Type | Ci-joint |
Matériel | 42CrMo,50Mn | Couple de sortie | 17KN.m |
Couple du moment d’inclinaison | 67,8 KN.m | Couple de maintien | 48K N.m |
Indice axial statique | 555KN | Indice radial statique | 222KN |
Indice axial dynamique | 133KN | Indice radial dynamique | 117KN |
Démultiplication | 7:1 | Efficacité | 90% |
SP Slewing Drive remplace la structure de la platine dentée et du pignon, la conception compacte peut économiser efficacement l’espace d’installation et il est facile à intégrer dans l’unité d’application existante;
Haute efficacité de transmission et vitesse rapide;
Peut résister à des moments axiaux, radiaux et de renversement;
La conception de protection complète peut prolonger efficacement la durée de vie, réduire les coûts de maintenance et améliorer la sécurité des opérateurs. Le niveau de protection atteint IP65;
L’apparence est propre et bien rangée;
Selon les différentes conditions de travail, il existe trois séries parmi lesquelles choisir et peuvent être personnalisées rapidement.
Structure d’entraînement d’engrenage d’engrenage d’éperon
Les brides de l’adaptateur peuvent être personnalisées en fonction des exigences du client pour répondre aux différentes exigences d’installation du client.
Les pignons adoptent les deux extrémités des roulements pour soutenir la rotation, tourner librement, haute fiabilité, peut réduire les dommages de l’arbre de réducteur ou de l’arbre du moteur.
Le boîtier est fait de coulée QT450-10, a une petite déformation de traitement, une résistance élevée, une bonne ténacité, une résistance à l’usure, une stabilité et une utilisation durable.
Les pignons et les engrenages annulaires sont trempés pour augmenter la capacité des engrenages, augmenter considérablement la résistance à l’usure des engrenages et prolonger la durée de vie.
Les bagues pivotantes adoptent le type de bille à quatre points de contact, qui peut supporter une charge axiale, une charge radiale et un couple de moment d’inclinaison, tout en ayant une vitesse de rotation élevée.
